Valtteri Bottas ist der schnellste Mann der ersten Testwoche in Barcelona 2020. Jetzt durch die Technik-Tricks der ersten Woche klicken!
Valtteri Bottas ist der schnellste Mann der ersten Testwoche in Barcelona 2020. Jetzt durch die Technik-Tricks der ersten Woche klicken!

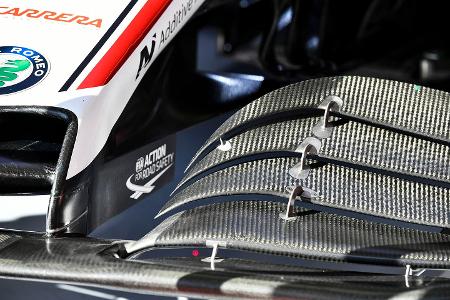

Auf dieser Nahaufnahme sind die kleinen Metallstreben zu erkennen, die dem Frontflügel Stabilität verleihen und dafür sorgen, dass die einzelnen Flaps den korrekten Abstand zueinander haben.

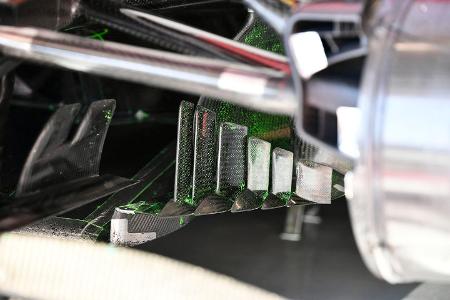

Detailaufnahme der seitlichen Windabweiser am C39-Ferrari. Hier ist gut zu erkennen, wie kleinteilig und zerklüftet die Aerodynamik in diesem Bereich des Fahrzeugs ausfällt.

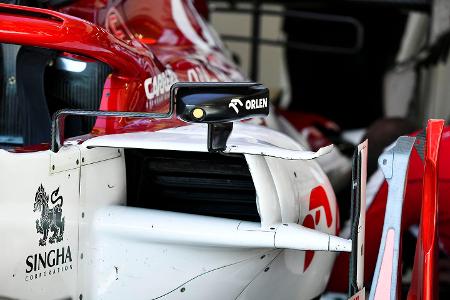

Eine weitere Nahaufnahme des C39-Ferrari: Hier ist der Lufteinlass des Seitenkastens zu sehen. Ebenfalls auf dem Bild vertreten ist die seitliche Crashstruktur, die für 2020 nach unten und vorne geholt wurde. Die Crashstruktur, eine waagrechte Strebe, wurde bei Alfa Romeo in den unteren Teil des Seitenkastens integriert.

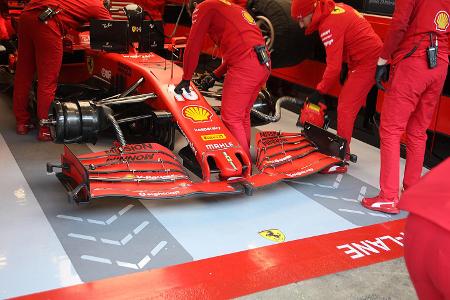

An den Endplatten des Ferrari-Frontflügels sind diverse Messinstrumente angebracht. Auch zentral am Hauptprofil ist ein Sensor zu erkennen. Ferrari misst damit den Abstand des Frontflügels zum Boden und kann so überprüfen, wie sehr sich der Frontflügel während der Fahrt durchbiegt.

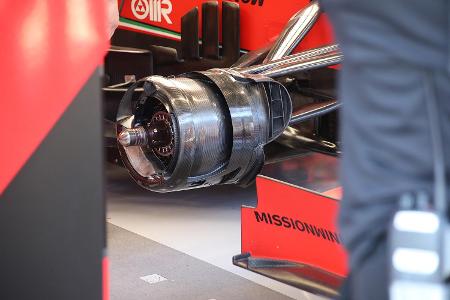

Mittels der Bremsverkleidung an der Vorderachse versucht Ferrari, möglichst viel Luft durch die Felge nach außen abzuleiten, um so einen aerodynamischen Vorteil zu erhalten.

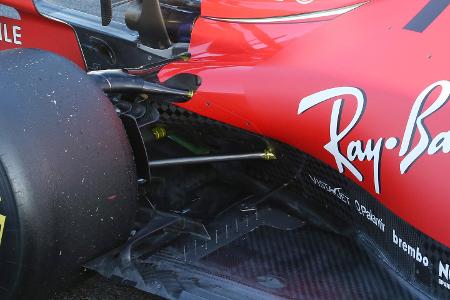

Weitere Sensoren hat Ferrari am hinteren Ende des Unterbodens installiert, um dort den Luftstrom zu analysieren, ehe dieser auf das "Cola-Flaschen-Heck" beziehungsweise die Hinterräder trifft.

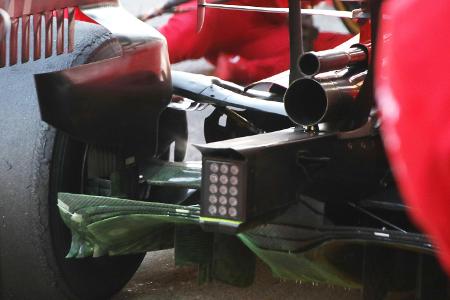

Am Diffusor des neuen Ferrari ist sogenannte Flow-Vis-Farbe aufgetragen. Anhand des Farbverlaufs kann das Team feststellen, wie sich die einzelnen Elemente auf der Strecke verhalten und ob gegebenenfalls nachjustiert werden muss.

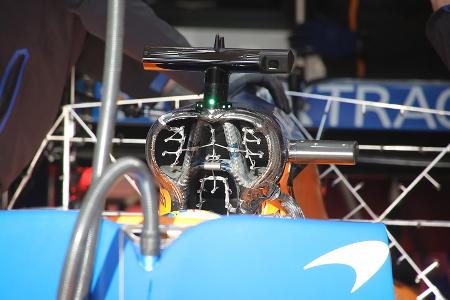

Hier ist die Airbox des McLaren MCL35 zu sehen, wie sie mit diversen Sensoren bestückt ist. Damit will das Team messen, wie viel Luft in den Lufteinlass strömt und überprüfen, ob es die ausreichende Menge ist.

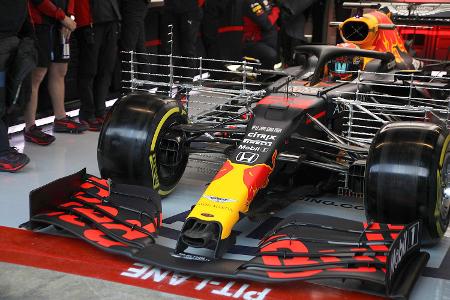

Hier im Bild ist ein regelrechtes Sensorengitter am RB16 zu sehen, direkt hinter den Vorderrädern. So lässt sich feststellen, wie sehr die Vorderräder die Luft dahinter verwirbeln.

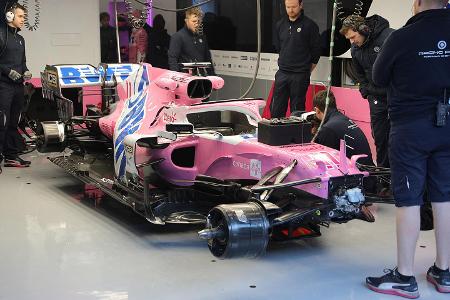

Sind die Räder ab, ist der Blick frei auf aerodynamisch sensible Oberflächen wie die Windabweiser und Luftleitbleche am Racing Point RP20. Dessen äußere Ähnlichkeit zum Mercedes W10 aus dem vergangenen Jahr ist kein Zufall, sondern gewollt.
