Nie wieder Auffahrkeile

Eine hydraulische Hubstützenanlage ist ein echter Komfortgewinn. Der Carthago-Dauertester bekommt neue Beine in Form der HLC-Smart von Goldschmitt.

Viele Einzelteile müssen zusammengefügt und angeschraubt werden. Nicht auf dem Bild: rund 27 Meter Hydraulikschlauch.

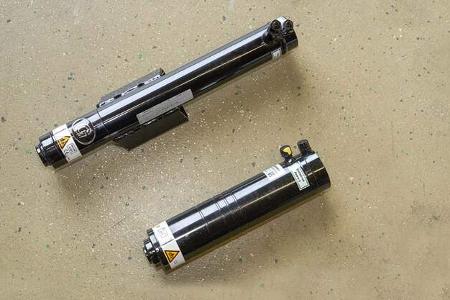

Vorne kommt eine einstufige (oben), hinten eine zweistufige Teleskopstütze zum Einsatz.

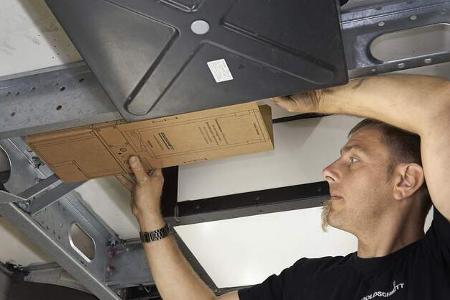

1. Schritt: Per Pappschablone wird der passende Platz für die Hydraulikpumpen-Einheit gesucht.

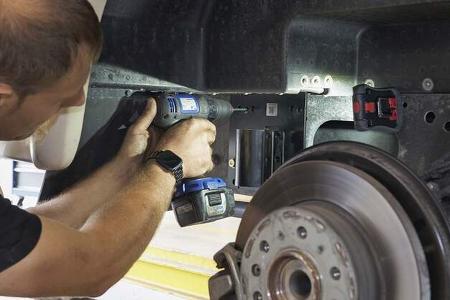

2. Schritt: Passende Bohrlöcher sind anhand der Schablone schnell platziert und gebohrt.

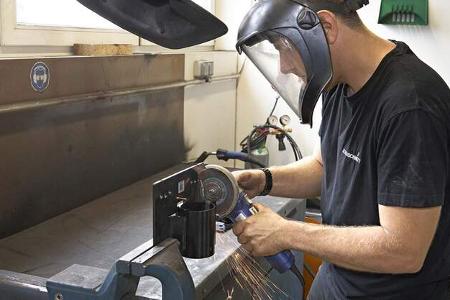

3. Schritt: Die Halter für die hinteren Stützen werden gekürzt – Platz für eine optionale Luftfederung.

4. Schritt: An vorhandenen und gebohrten Löchern wird der Halter am Fahrzeugchassis befestigt.

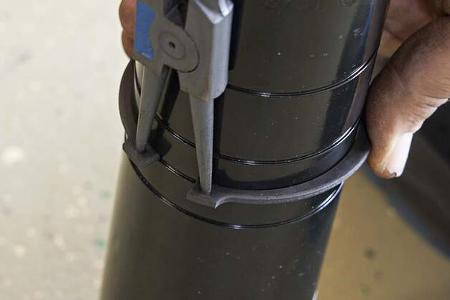

5. Schritt: Ein Ring markiert die Einbauhöhe der Hubstütze ...

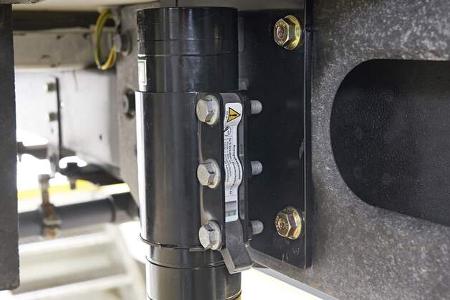

... die dann mit drei Schrauben am Halter befestigt wird.

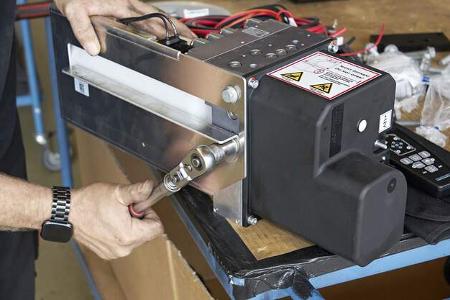

6. Schritt: Unter der Pumpeneinheit kommt ein Schutzblech.

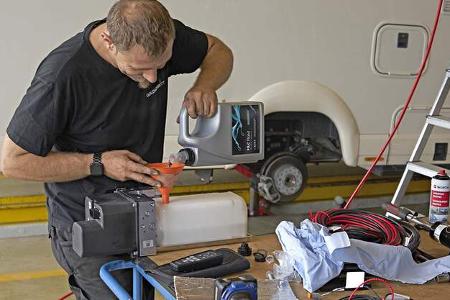

7. Schritt: Nachdem der Tank mit Hydrauliköl befüllt ist, kommt die Einheit zum ersten Mal unters Auto.

8. Schritt: Die Befestigung erfolgt nur provisorisch, da später nochmals Öl nachgefüllt werden muss.

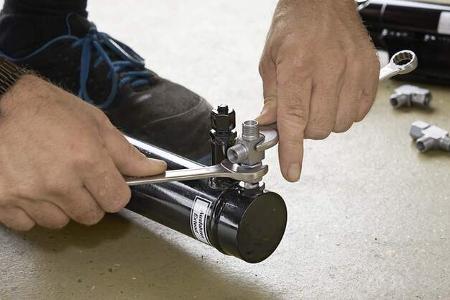

9. Schritt: Dann geht es an die Hydraulik, dafür werden Anschlusskupplungen an die Stützen geschraubt.

10. Schritt: Die Hydraulikschläuche werden in passender Länge für die Einbauposition konfektioniert.

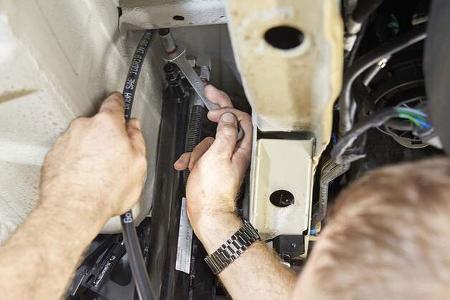

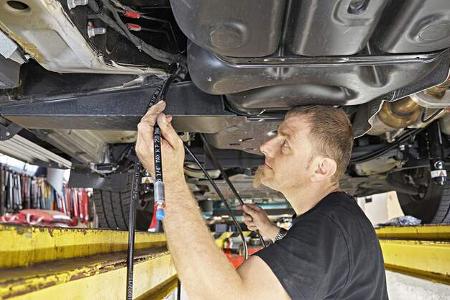

11. Schritt: Dann gilt es, die Hydraulikschläuche sauber und beschädigungssicher zu verlegen.

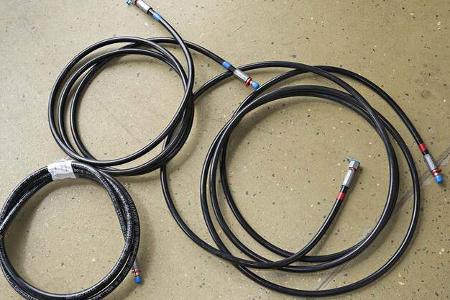

12. Schritt: Damit alle am richtigen Anschluss landen, sind die Schläuche farbig markiert.

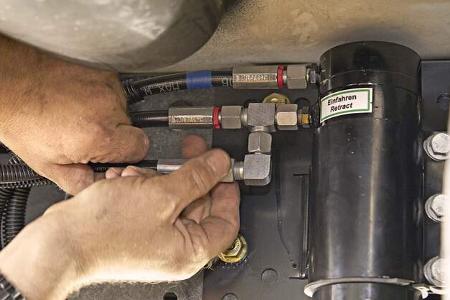

13. Schritt: An den Hubstützen werden die Hydraulikschläuche per Verschraubung sicher verbunden.

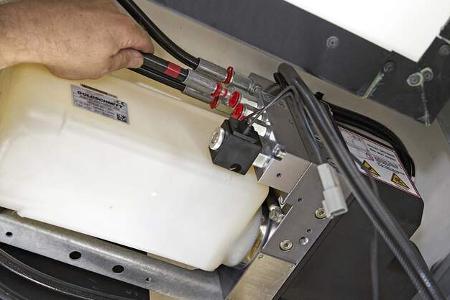

14. Schritt: An der Pumpeneinheit erfolgt der Schlauchanschluss mittels Schnellkupplung.

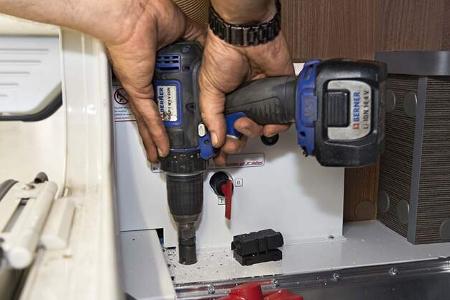

15. Schritt: Zur Stromversorgung wird ein Kabel direkt zur Batterie, hier im Doppelboden, geführt.

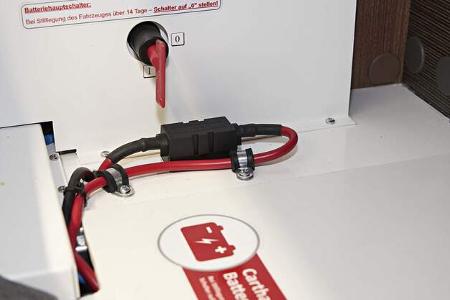

Der direkt an die Batterie geklemmte Stromanschluss wird mit einer 80-Ampere-Sicherung geschützt.

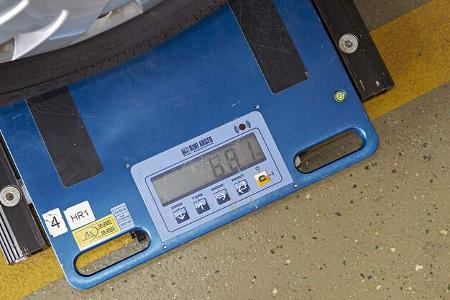

Die Systemdruckmessung ermöglicht der HLC-Smart eine Wiegefunktion – dazu bedarf es zunächst einer Eichung.

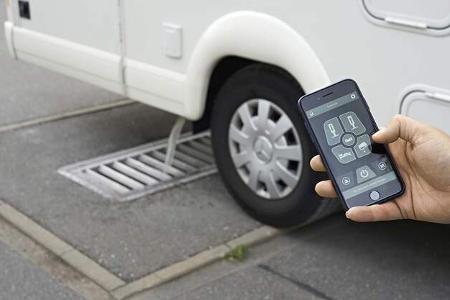

Die Bedienung per App funktioniert einfach und selbsterklärend – hier die schräge Abwasserentsorgungs-Position der Anlage.

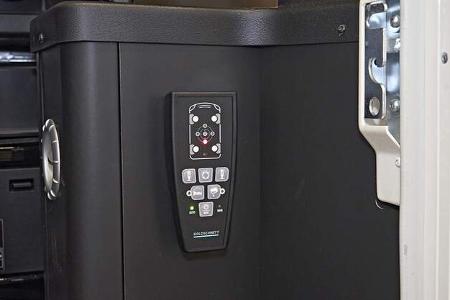

Neben der App ist die HLC-Smart natürlich auch über eine kabellose Fernbedienung steuerbar.
