Formel 1 Technik-Tricks 2016

Sebastian Vettel - Ferrari - Formel 1-Test - Barcelona - 22. Februar 2016

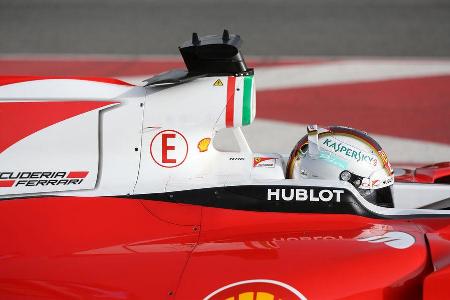

Die Formel 1-Generation 2016 hat schon beim ersten Test in Barcelona einige interessante Technik-Tricks enthüllt. Der Ferrari trägt zum Beispiel eine ungewöhnliche Einbuchtung hinter der Airbox. Den kleinen Flügel auf dem "Dach" sieht man auch am Williams und am HaasF1-Renner.

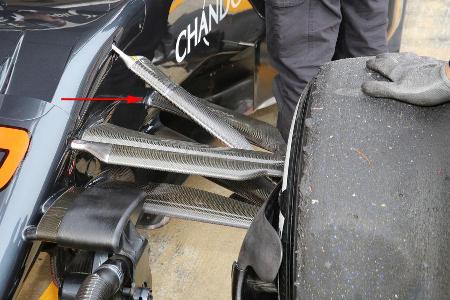

Auch bei McLaren hat man sich dieses Jahr etwas Ungewöhnliches ausgedacht. Der hintere obere Querlenker liegt tiefer als der vordere - nur knapp über seinem unterem Gegenpart. Das soll aerodynamische Vorteile bringen.

Daniil Kvyat - Red Bull - Formel 1-Test - Barcelona - 24. Februar 2016

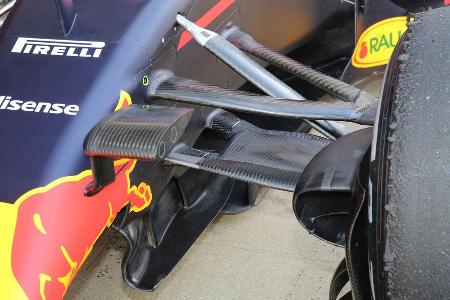

Diesen Trick haben mittlerweile mehrere Teams von Mercedes abgeschaut - unter anderem auch Red Bull.

Williams - Formel 1-Test - Barcelona - 25. Februar 2016

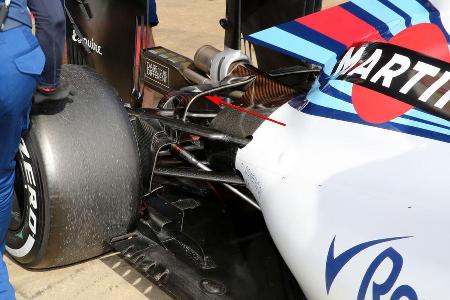

Auch im Heck lassen sich die Teams immer wieder etwas einfallen. Williams hat die Motorverkleidung zu einem Flügelprofil aufgefächert.

Manor Racing - Formel 1-Test - Barcelona - 24. Februar 2016

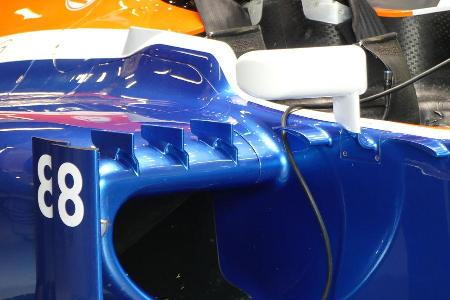

Noch einmal Manor mit einer interesanten Idee: Die kleinen Finnen auf dem Seitenkasten hat mittlerweile fast jedes Auto. Am Manor sind diese jedoch an der Unterseite aufgesplittet, so dass sich kleine Kanäle ergeben.

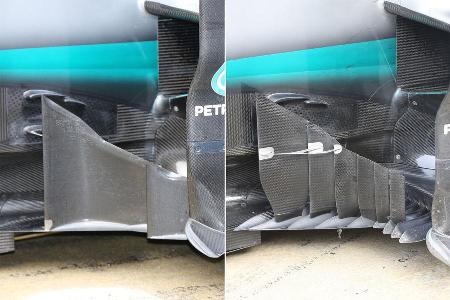

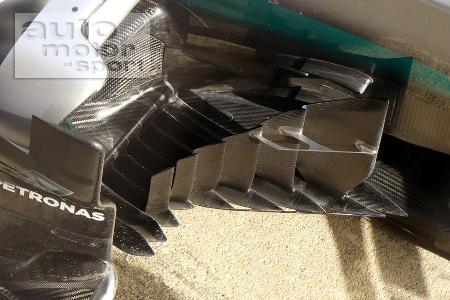

Mercedes W07 Bargeboard - Barcelona F1-Test 2016

Dass es nicht nur Entwicklung im Detail gibt, bewies Mercedes mit seinen Bargeboards. Solch eine komplizierte Konstruktion aus vielen Elementen hatte man in diesem Bereich noch nicht gesehen.

Nico Rosberg - Mercedes - Formel 1-Test - Barcelona - 23. Februar 2016

Von oben erkennt man gut, dass die nach vorne ragenden Zacken bis zum Seitenkasten durchgehen. Sie sollen die Luftwirbel in die gewünschten Bahnen lenken.

Daniel Ricciardo - Red Bull - Formel 1-Test - Barcelona - 22. Februar 2016

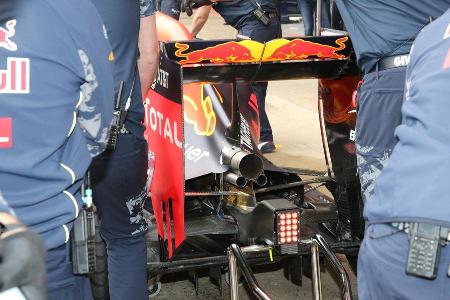

Etwas ganz Neues bei jedem Auto ist der Auspuff mit den separaten Wastegate-Röhrchen. Auch hier gibt es verschiedene Varianten. Red Bull zeigt die "umgedrehte Mickey-Mouse". Die "Ohren" sind mit festen Klammern am Hauptrohr befestigt.

Lewis Hamilton - Mercedes - Formel 1-Test - Barcelona - 22. Februar 2016

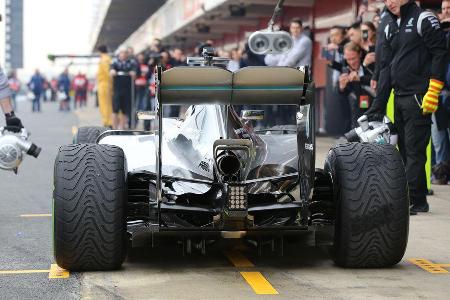

Bei Mercedes liegen die beiden Röhrchen direkt nebeneinander unter dem Hauptrohr.

Sebastian Vettel - Ferrari - Formel 1-Test - Barcelona - 23. Februar 2016

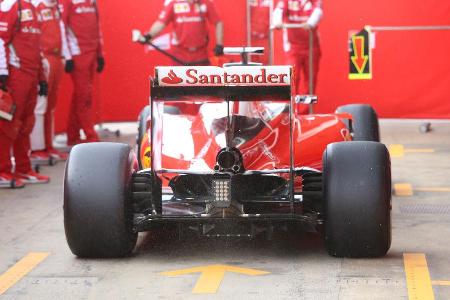

Ferrari fährt ebenfalls mit der Mickey-Mouse-Version. Wenn man genau hinschaut, dann erkennt man, dass die zentrale Heckflügel-Stütze durch den Auspuff geht - übrigens genau wie bei HaasF1. Diesen Trick hatte letztes Jahr erstmals Toro Rosso gezeigt.

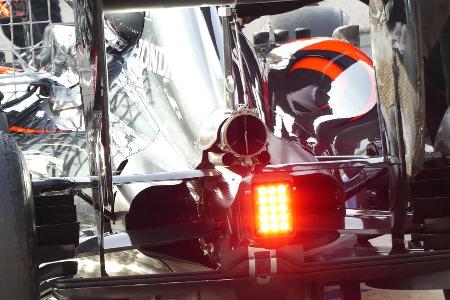

Honda hat eine konventionelle Lösung mit zwei seitlichen Röhrchen. Hier erkennt man, wie die Ingenieure mit Sonden Daten über die Auspuff-Gase sammeln.

Wenig später wusste man warum: McLaren hatte einen neuen, sehr schlanken Monkey-Seat montiert.

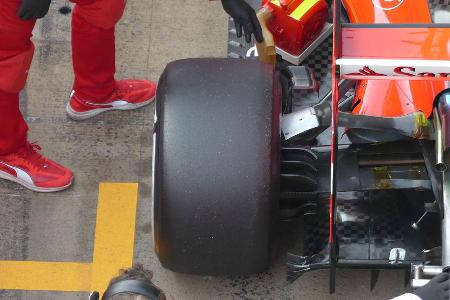

Ein Trick, der in Zukunft wohl von noch mehr Teams kopiert wird, ist das Anbringen von Zusatzflügeln an der Außenseite des Diffusors. Im Vergleich zum Vorjahr hat Ferrari hier noch mehr Elemente untergebracht.

Romain Grosjean - HaasF1 - Formel 1-Test - Barcelona - 22. Februar 2016

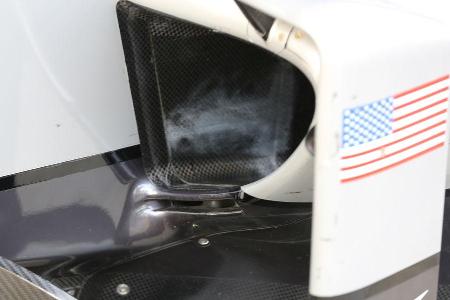

Ein ungewöhnliches Design hat HaasF1 bei den Lufteinlässen an den Seitenkästen gefunden. Auf der Unterseite ist eine zusätzliche Öffnung zu erkennen. Wo die Luft hingeleitet wird, ist uns nicht bekannt. Dafür ist bei Haas die Airbox ziemlich klein.

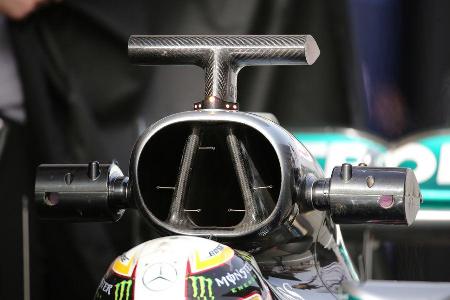

Bei Mercedes ist es umgekehrt: Große Airbox, kleine Seitenkästen. Hier gut zu erkennen, dass der zentrale Einlass in 3 Kanäle unterteilt ist. Kleine Sonden messen die Strömung im Inneren.

Nico Rosberg - Mercedes - Formel 1-Test - Barcelona - 24. Februar 2016

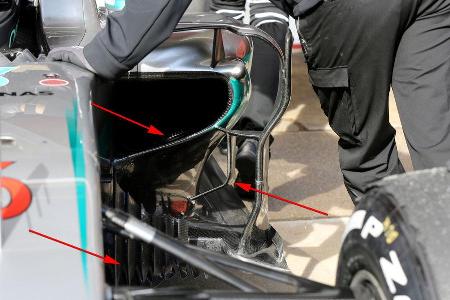

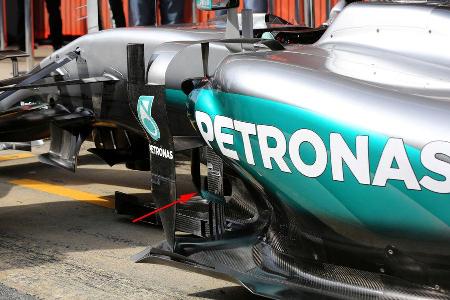

Auf diesem Bild finden sich gleich mehrere Details. Noch einmal die verrückten Bargeboards von vorne. Dann ist ein ungewöhnliches Zackenmuster im Inneren des Lufteinlasses zu erkennen. Und dann hat Mercedes noch ein zusätzliches Leitblech angebracht ...

... mit dem die Strömung um den Seitenkasten gelenkt wird. Das hat in dieser Form kein anderes Auto.

Carlos Sainz - Toro Rosso - Formel 1-Test - Barcelona - 22. Februar 2016

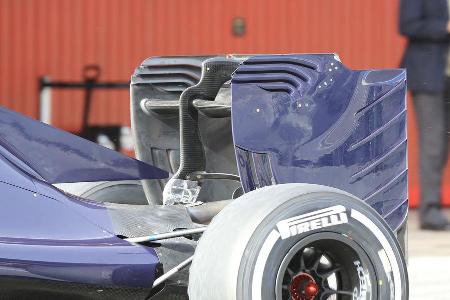

Auch am Heckflügel hat sich Toro Rosso etwas Neues einfallen lassen. Die oberen Schlitze gehen bis zum vorderen Rand.

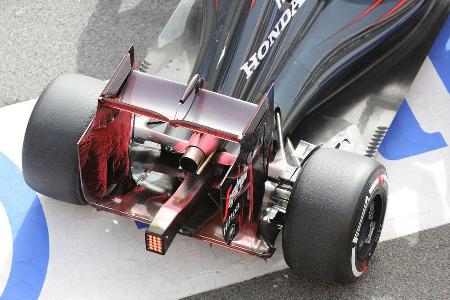

Entsprechend genau wurde die Aerodynamik am McLaren-Heckflügel untersucht. Sowohl mit FloViz-Farbe ...

Sergio Perez - Force India - Formel 1-Test - Barcelona - 23. Februar 2016

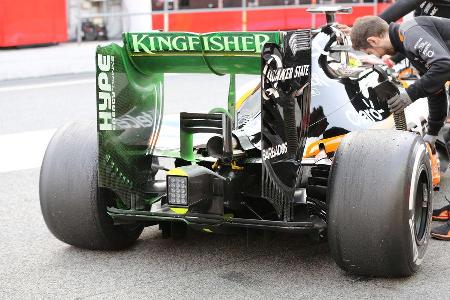

Der Vollständigkeit halber wollen wir erwähnen, dass Force India zur Wochenmitte auch einen komplett neuen Heckflügel ans Auto geschraubt hat. Hier ist aber vor allem der große Monkey Seat interessant, der nur an einer zentralen Stütze hängt.

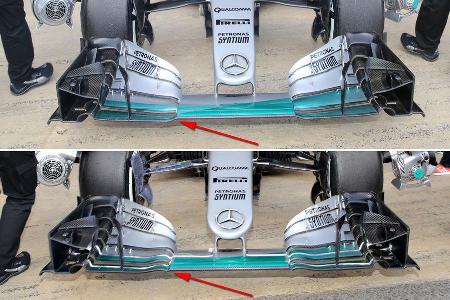

Wir müssen an dieser Stelle natürlich auch auf das große Mercedes-Update eingehen, das am letzten Testtag ausgepackt wurde. Der Frontflügel produziert durch den Umbau des sogenannten Y250-Bereichs noch präzisere Wirbel.

Lewis Hamilton - Mercedes - Formel 1-Test - Barcelona - 25. Februar 2016

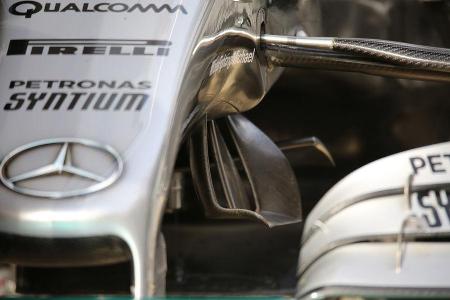

Diese Wirbel werden von den neuen Leitblechen unter der Nase weitergeleitet. Solche Zacken an der Unterseite hat nur der Silberpfeil.

Hier zum Vergleich noch einmal die Vorgänger-Version der sogenannten "Turning Vanes".

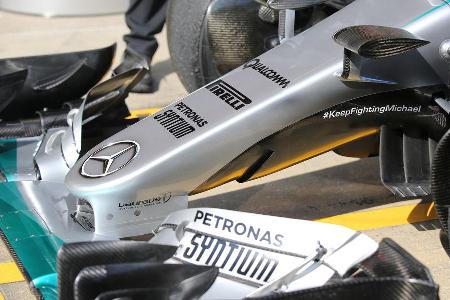

Die Form der Nasenspitze wurde geändert. Die Pylonen stehen so eng zusammen wie bei keinem anderen Auto. Und natürlich wurde eine besondere Version des S-Schachts eingebaut.

Mercedes S-Schacht - Barcelona Test - 2016

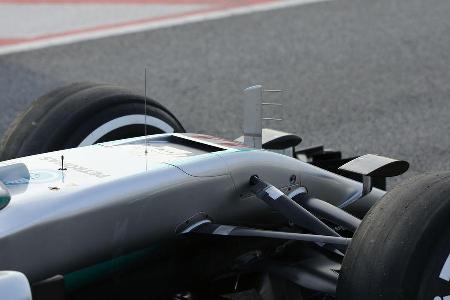

Über einen wellenförmigen Kanal wird die Luft an der Oberseite wieder ausgeblasen. Die beschleunigte Strömung sorgt dafür, dass die Luft enger an der Verkleidung anliegt und nicht abreißt.

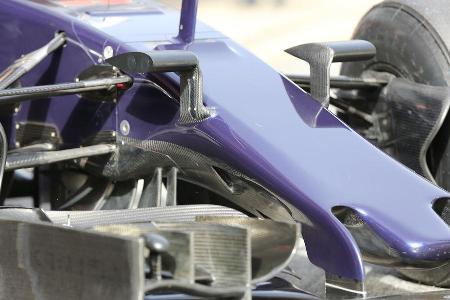

Auf eine andere, aber ebenfalls neue Version, des S-Schachts ist Toro Rosso gekommen. Hier wird die Luft über Nasenlöcher an der Unterseite der Front angesaugt.

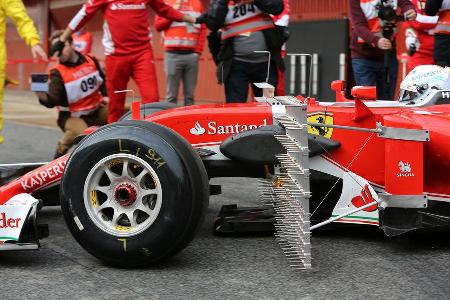

Kein neuer Trick, aber ein Feature, das immer mehr in Mode kommt, ist die Luftdurchführung durch die Vorderachse. Die Strömung wird an der Radnabe um 90 Grad nach außen abgelenkt. Mit dem Gitter messen die Ingenieure, ob der Trick wie gewünscht funktioniert.

Toro Rosso - Formel 1-Test - Barcelona - 24. Februar 2016

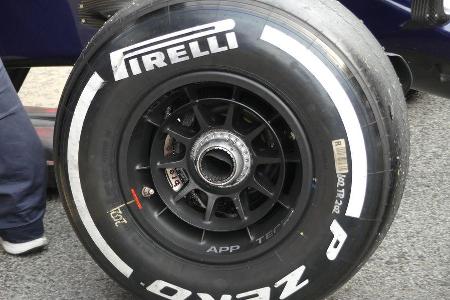

Das halbe Feld bläst mittlerweile Luft durch die Radmuttern nach außen: Toro Rosso, Red Bull, Ferrari, HaasF1 und McLaren.

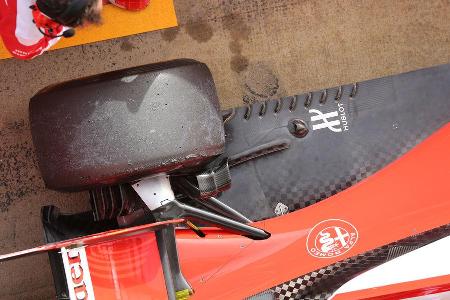

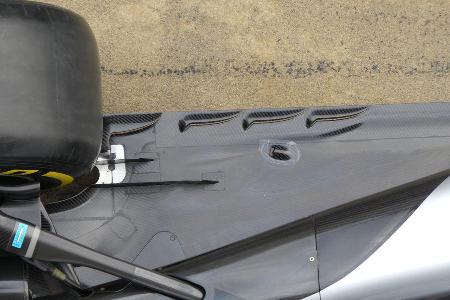

Auch der Bereich des hinteren Unterbodens ist immer mehr in den Fokus der Ingenieure gerückt. Hier werden die Schlitze jedes Jahr extremer nach vorne verlegt.

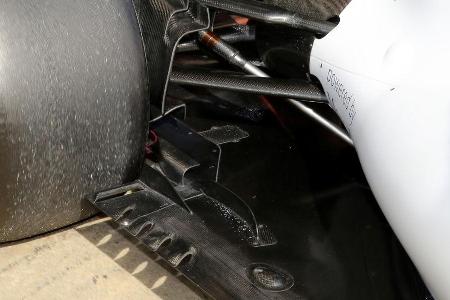

Bei Mercedes sind sie hakenförmig.

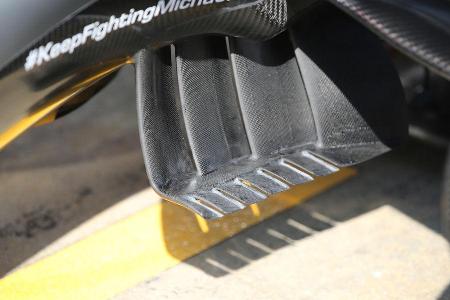

Auch die Finnen auf dem Unterboden werden immer detaillierter. Sie führen die Strömung in die Lücke zwischen Reifen und Diffusor. All der Aufwand dient dazu, dass die Luft nicht seitlich aus dem Unterboden entweicht sondern am Diffusor sauber nach hinten fließt. Das bringt Abtrieb.
