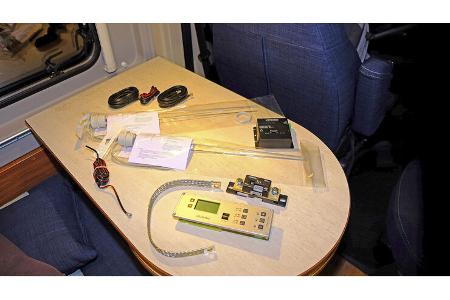

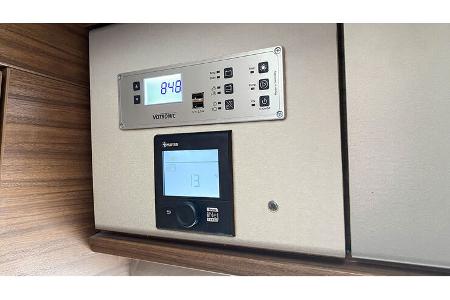

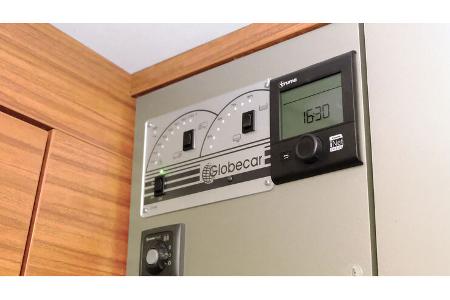

© Dominic Vierneisel Beim Kontrollpanel Votronic VPC Jupiter 100 (ca. 290 Euro) sind Smart-Shunt und Temperatursensoren dabei. Die Tankelektroden kosten je rund 60 Euro extra.

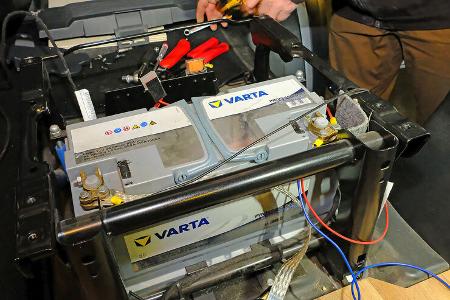

© Dominic Vierneisel Die Bordbatterie versorgt das Panel mit Strom. Kabel vom Plus- und Minuspol ziehen, absichern.

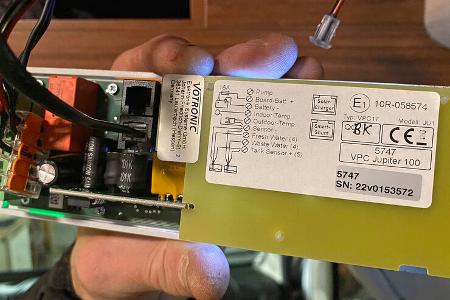

© Dominic Vierneisel Auf der Rückseite des Panels zeigt ein Belegungsplan die Anschlüsse des Multisteckers (links).

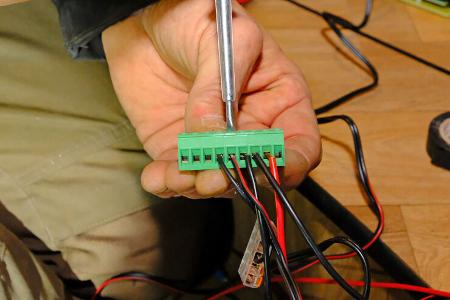

© Dominic Vierneisel Um besser ranzukommen, Stecker abziehen. Rot und schwarz (rechts) für die Stromversorgung.

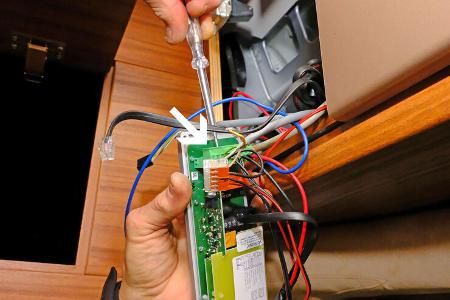

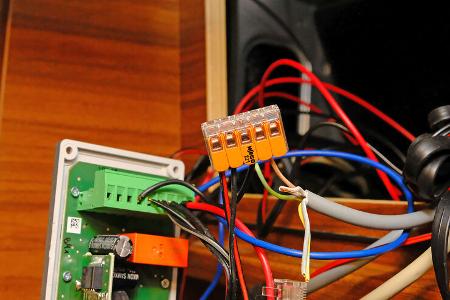

© Dominic Vierneisel Praktisch: Diese Kabelklemme dient als zentraler Masseanschluss von Temperatur- und Tanksensoren.

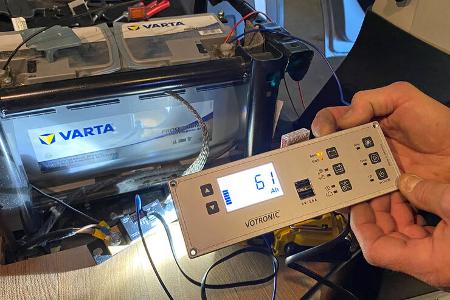

© Dominic Vierneisel Panel und Smart-Shunt über die schwarze Anschlussleitung verbinden. Probelauf: Es kommt was an.

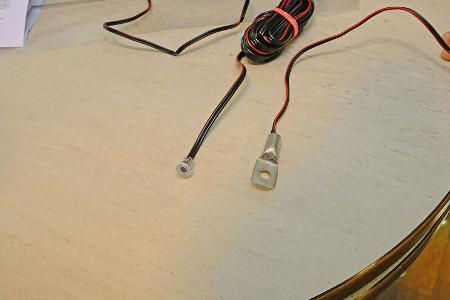

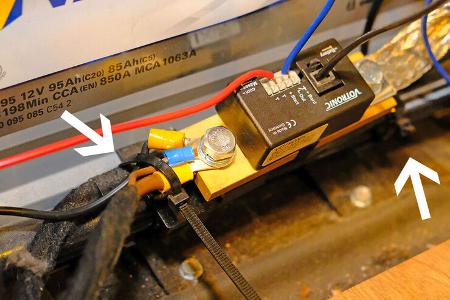

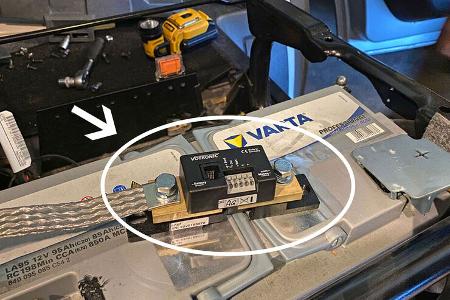

© Dominic Vierneisel Den Smart-Shunt mit Kabelbindern am Rohr der Sitzkonsole befestigen. Rotes Kabel vom Starterakku.

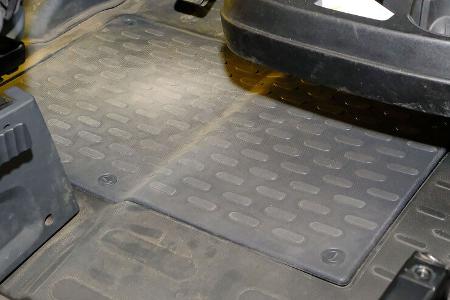

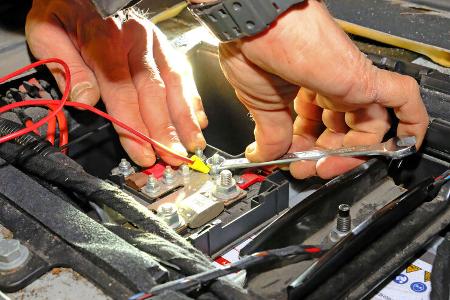

© Dominic Vierneisel Kabel unter den Fußraummatten zur Batterie des Basisfahrzeugs ziehen, am Pluspol anschließen.

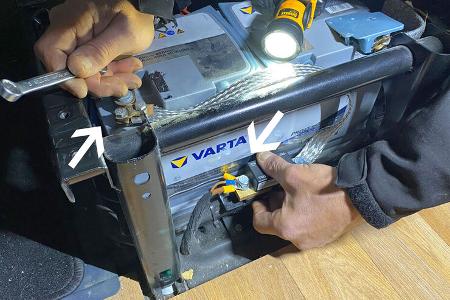

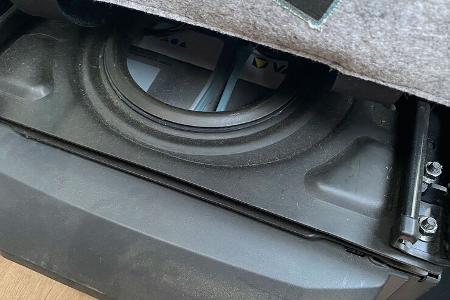

© Dominic Vierneisel Unter diesem Deckel befindet sich in einer abgesenkten Wanne die Starterbatterie des Ducato.

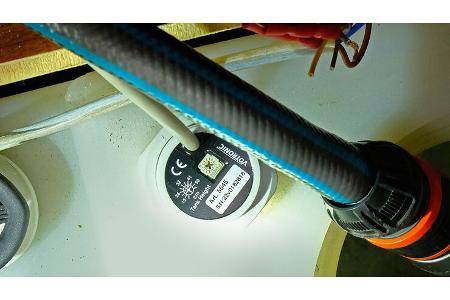

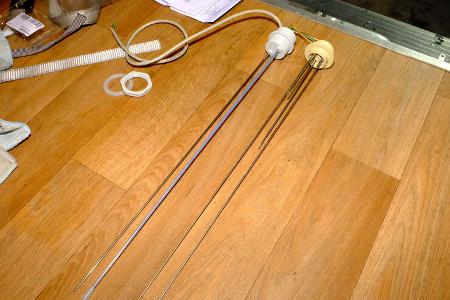

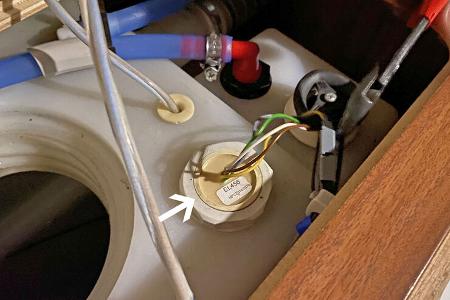

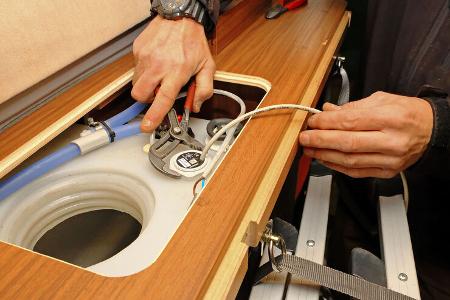

© Dominic Vierneisel Neue Sonde von unten in die Bohrung führen, von oben mit Überwurfmutter fixieren.

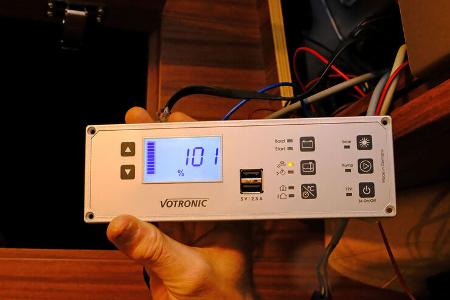

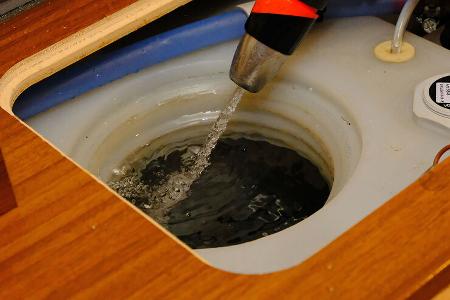

© Dominic Vierneisel Der Sensor ist richtig angeschlossen. Das Panel zeigt: Der Tank ist mehr als voll.

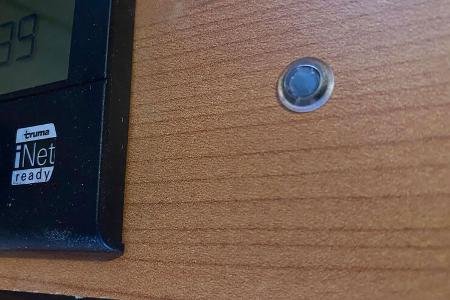

© Dominic Vierneisel Der Innensensor wird an geeigneter Stelle im Raum in eine Möbelplatte eingesetzt.

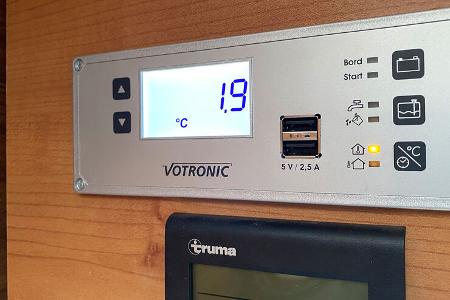

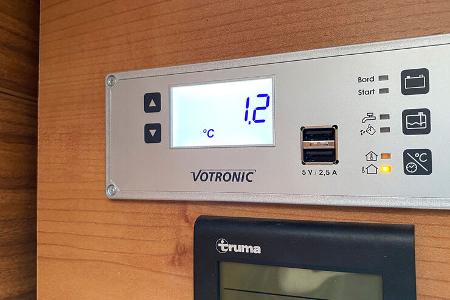

© Dominic Vierneisel Ein Druck auf den Taster zeigt die Temperatur an. Die LED kennzeichnet, ob die ...

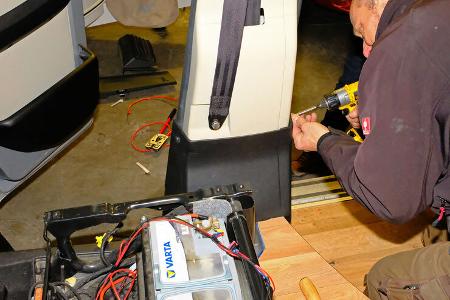

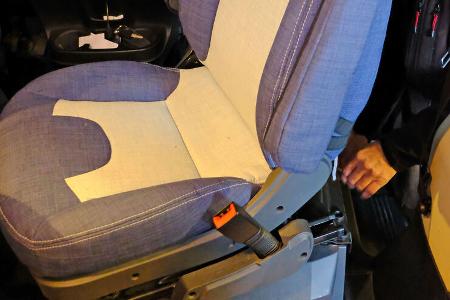

© Dominic Vierneisel ... Schrauben an der Konsole befestigt. Lösen und Sitz ausbauen. Achtung, schwer!

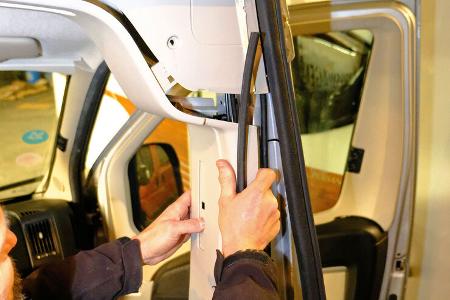

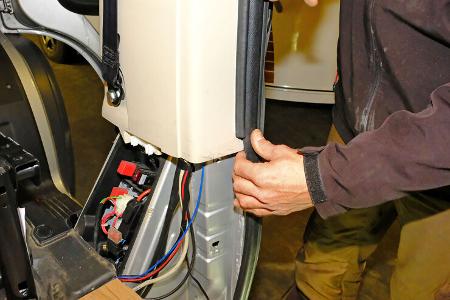

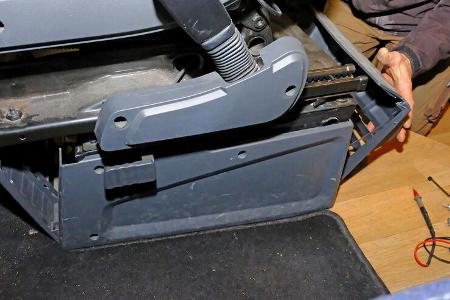

© Dominic Vierneisel Die Konsolenverkleidungen vorn und hinten sind geclipst, die seitlichen geschraubt.
© Dominic Vierneisel Basisplatte losschrauben. Oft braucht man eine neue, weil Ausschnitte nicht passen.
